Sissejuhatus:
Praegu on keskjoone liblikaklappi kui osa, mida kasutatakse torujuhtmesüsteemi sisse- ja voolujuhtimise realiseerimiseks, laialdaselt kasutatud paljudes valdkondades, nagu nafta, kemikaal, metallurgia, hüdroenergia jne. Seda kasutatakse laialdaselt liblikaklapi tehnoloogias ja selle tihendusvorm on enamasti suletud tihendusstruktuuriga ning tihendusmaterjal on kummist polütetrafluoroetüleen.
Rakendus:
Kohaldatav keskkond: vesi, kanalisatsioon, merevesi, õhk, aur, toit, ravim, õli, hape, leelis, sool jne
Kirjeldus:

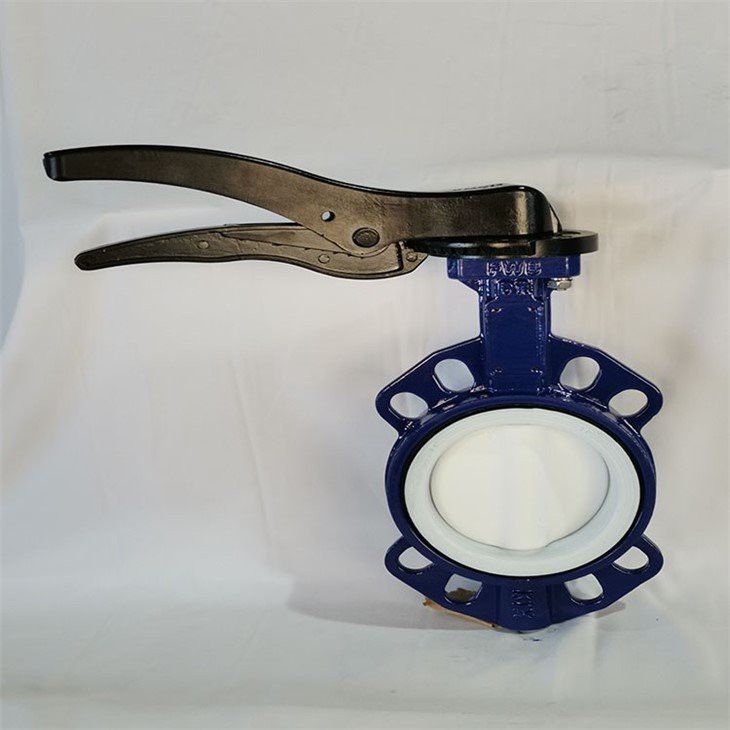

Keskjoone liblikaklapp on tuntud ka kui vertikaalne plaadi liblikas ventiil. Keskjoone liblikaklapi struktuuri iseloomustavad samas asendis varretelg, liblikaplaadi keskus ja kehakeskus. Lihtne struktuur ja mugav tootmine. Ühine kummist vooderdatud liblikas ventiil on selline. Puuduseks on see, et liblikaplaat ja klapiiste on alati pigistatud, kriimustuses, suures takistuse kauguses, kuluvad kiiresti. Ekstrusiooni, kraapimise, tihendusvõime tagamiseks on iste põhimõtteliselt valmistatud kummist või PTFE elastsetest materjalidest, aga ka seetõttu, et tihendusmaterjal on piiratud kasutustemperatuuriga, mistõttu traditsiooniliselt arvavad inimesed, et liblikaklapp ei ole kõrge temperatuurikindel.
Spetsifikatsioon:
|
Klapi suurus: |
1.2"-80" |
|
Surveklass: |
125LB-150LB(PN10-25) |
|
Matieriaalid: |
Plastiline raud ASTM A536, süsinikteras A216 WCB, roostevaba teras A351 CF8/CF8M, vasksulam B148-95400/95800 |
|
Projekteerimis- ja tootmisstandardid: |
API609, BS5155, EN593 |
|
Näost näkku standardid: |
API609, EN558-1, DIN3202K1, ISO5752 |
|
Ääriku dimensiooni standardid: |
ASME B16.1 125LB/150LB, BS4504 PN10/PN16, DIN2501 PN10/PN16, JSIB2220 10K |
|
Survetesti standardid: |
API598, WN12266-1, DIN3230 Part3 |
|
Kvaliteedi/toote sertifikaadid: |
CE, ACS, WRAS, TS... |
|
Klapi operaatori valikud |
Käepide, ussiratas ja uss, Elektriline, pneumaatiline, signaalussi käigukast, signaalkäepideme ajam |
|
Ühendusetüüpide töötlemine |
Vahvli/ ääriku tüüp |
|
Kohaldatav andmekandja |
Magevesi, reovesi, merevesi, õhk, aur, toit, ravimid, igasugused õlid, hape, leelised jne |
