Sissejuhatus:
Täiskaaneline kummist kontrollklapp on omamoodi automaatne ventiil, mis sõltub söötme enda voolust ning avab ja sulgeb klapiketta automaatselt, et vältida söötme tagasivoolu. See kuulub kinnitusketta tüüpi kiigetüübi kontrollventiili. Tootel on väikese mahu, laia voolukanali, madala takistuse koefitsiendi ja kiire sulgemise omadused Selleks, et tagada, et iga ketas istuks õiges asendis, ventiili konstruktsiooni hingeagentuurid, et oleks piisavalt pistikuklappi kai xuan ruumi ja muuta ketas tõeliseks täielikuks kontaktiks klapi istmeklapiga, kummist kontrollklapp täielikult avatud tingimustes, peaaegu takistamatu vedeliku rõhk, nii et rõhu langus üle klapi on suhteliselt väike.
Rakendus:
Sobib linna-, tööstus- ja kõrghoone veevarustuseks, drenaažitoruvõrguks.
Kirjeldus:

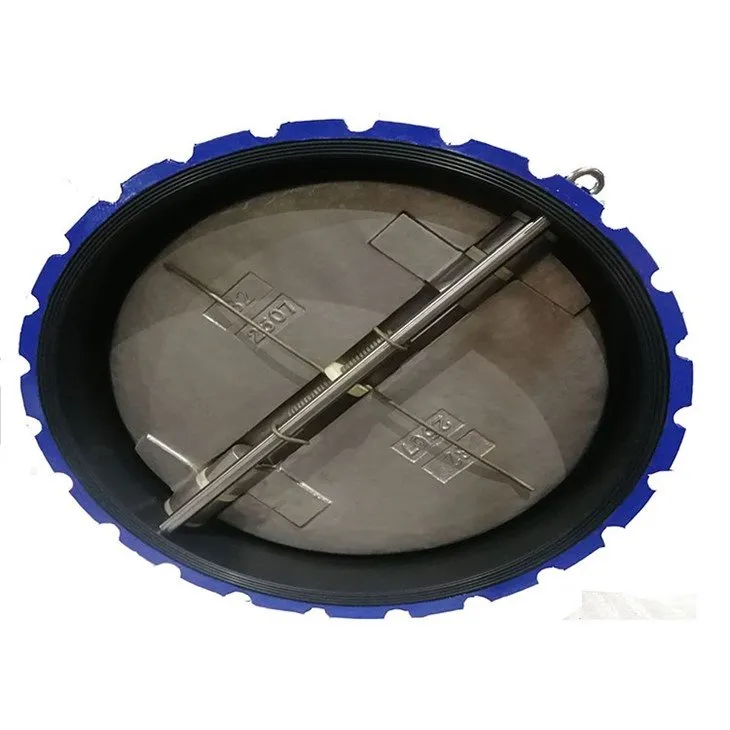

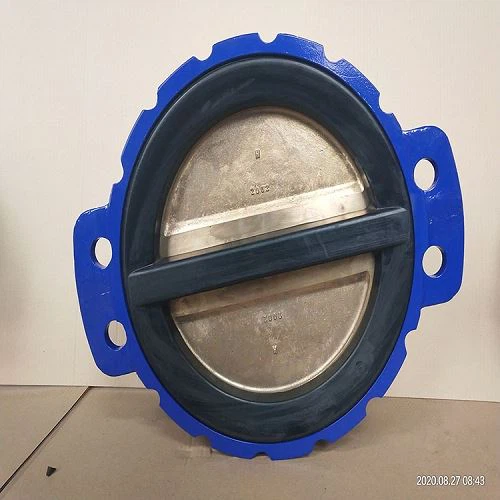

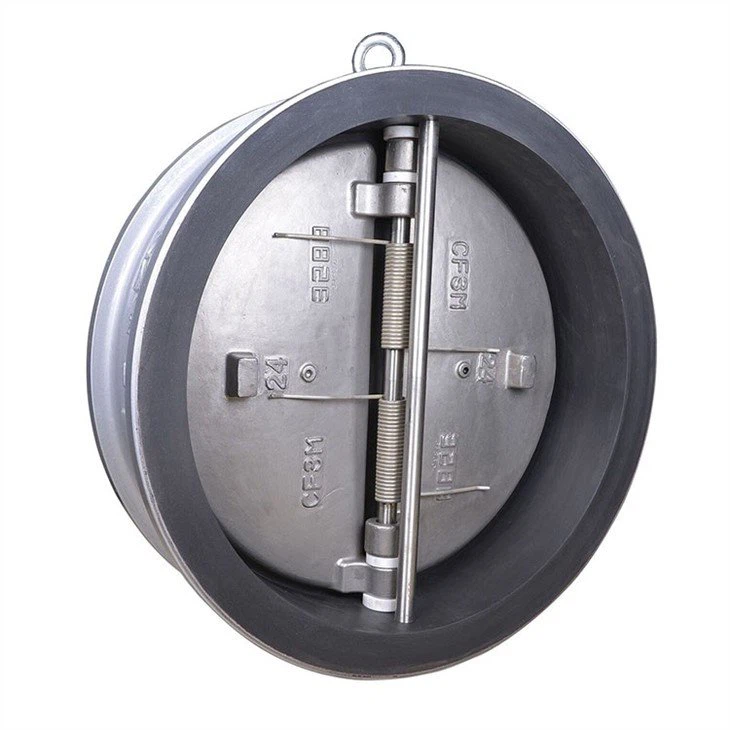

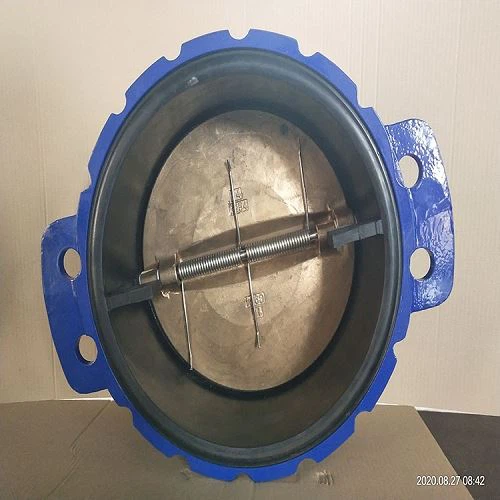

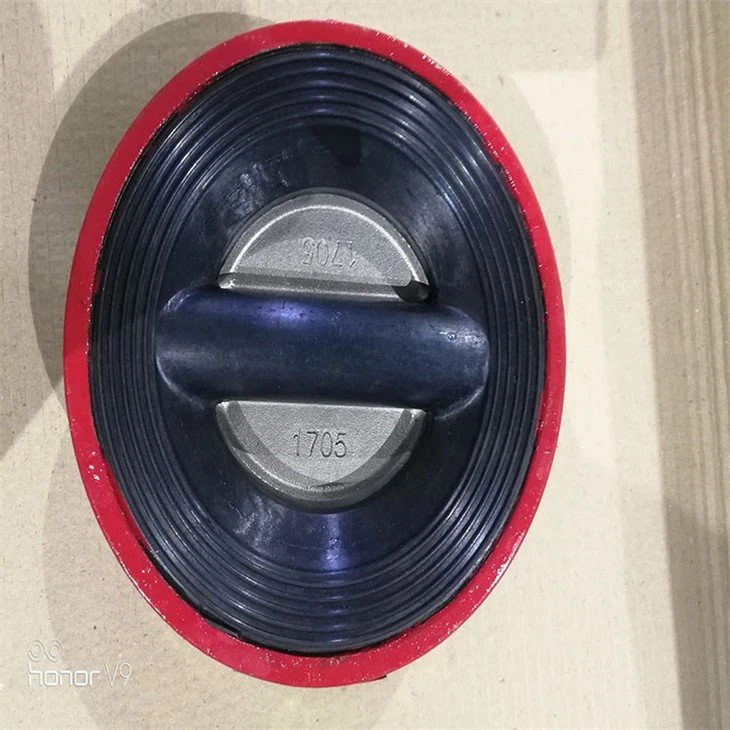

Täiskaanega kummist kontrollventiilil on vahvlitüüp, ääriku tüüp kaks, mida tavaliselt kasutatakse. H77X, H77J täispaketi kummist kontrollklapp koosneb klapi korpusest, klapikettast, klapi varrest ning vedrust ja muudest osadest, kasutades klambriühendust. Ketta lühikese sulgemislöögi ja vedru laadimise tõttu saab veehaamri nähtust oluliselt vähendada. Kuna selle konstruktsiooni pikkus on lühem kui üldine kontrollklapp, sobib see paremini piiratud paigaldusruumiga kohtadesse.
|
|
Spetsifikatsioon:
|
Klapi suurus: |
2"-32" |
|
Surveklass: |
125LB-150LB(PN6-PN25) |
|
Matieriaalid: |
GGG40, WCB, CF8, CF8M, CF3, CF3M, |
|
Projekteerimis- ja tootmisstandardid: |
BS 5153, EN 12334, API 594, API 6D |
|
Näost näkku standardid: |
BS 5155, EN 558-1, ISO5752-16, API594, API 6D |
|
Ääriku dimensiooni standardid: |
DIN 2501 PN10 PN16, BS 4504 PN10 PN16, ASME B16.1 125LB, 150LB |
|
Survetesti standardid: |
DIN 3230 Part3, API 598, EN 12266-1 |
|
Kvaliteedi/toote sertifikaadid: |
CE, ACS, WRAS, TS... |
|
Ühendusetüüpide töötlemine |
Vahvli/ ääriku tüüp |
|
Kohaldatav andmekandja |
Magevesi, reovesi, merevesi, õhk, aur, toit, ravimid, igasugused õlid, hape, leelised jne |
